芯力特量產帶整板休眠與喚醒的CAN FD芯片——SIT1043

發布日期：2022-10-07發布者：芯力特 分享到:

SIT1043是一款應用于 CAN 協議控制器和物理總線之間的接口芯片，支持 5Mbps 靈活數據速率（Flexible Data-Rate），具有在總線與 CAN 協議控制器之間進行差分信號傳輸?shù)哪芰?。SIT1043總線端口耐壓可達-58V至+58V，接收器共模輸入電壓達到-30V至＋30V，適用于 12V 或 24V 應用系統。SIT1043采用多電源供電，擁有多種系統保護和診斷功能以提高器件和 CAN 的穩定性。另外，SIT1043擁有五種工作模式：正常工作模式、靜音模式、待機模式、睡眠等待模式和睡眠模式，在低功耗模式下支持本地喚醒與遠程喚醒；所提供的低功耗模式管理可極大節省 CAN 總線應用系統的電力，SIT1043帶INH腳功能，能夠控制給系統供電的LDO，使系統在休眠模式下關閉LDO輸出，達到最低功耗，以滿足客戶的低功耗需求。

SIT1043主要應用于汽車通信領域，如車身控制系統、汽車網關、高級輔助駕駛系統（ADAS）、信息和娛樂系統、BMS等。

SIT1043外形示意圖：

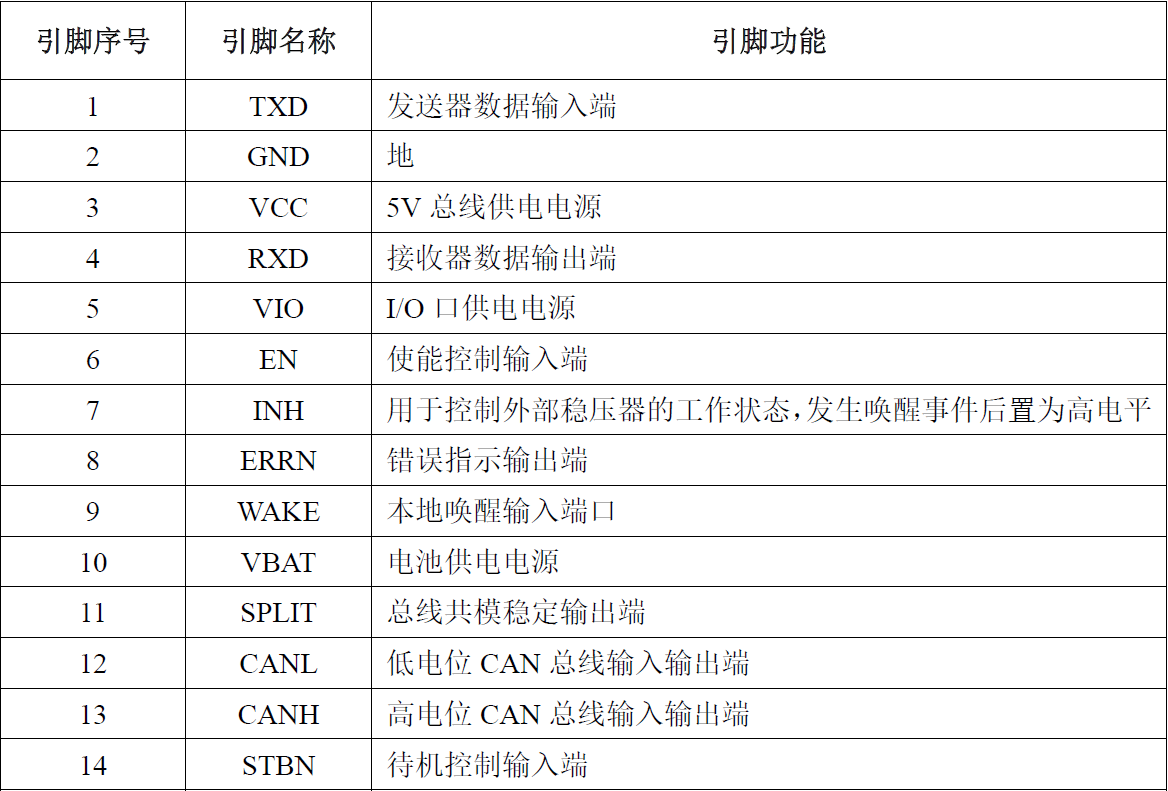

SIT1043的引腳定義：

主要特點：

1. 完全兼容“ISO 11898-2:2016”標準

2. 擁有低功耗睡眠模式以及待機模式

3. 帶遠程喚醒功能以及本地喚醒功能

4. 總線端口±58V耐壓

5. ±30V接收器共模輸入電壓

6. IO口支持3.3V/5V MCU

7. 驅動器（TXD）顯性超時功能

8. VBAT、VCC和VIO電源引腳上具有欠壓保護

9. 高速CAN，支持5Mbps CAN With Flexible Data-Rate（靈活數據速率）

10. 睡眠模式INH輸出引腳具有電源禁用功能

11. -40℃至150℃結溫范圍，且內置過溫保護

12. TXD至RXD典型環路延時約100ns

13. 高抗電磁干擾能力

14. 未上電節點不干擾總線

15. 帶共模穩定輸出引腳SPLIT

16. SOP14以及DFN4.5×3.0-14封裝
