芯力特帶選擇性喚醒的CAN FD芯片——SIT1145AQ

發布日期：2023-07-31發布者：芯力特 分享到:

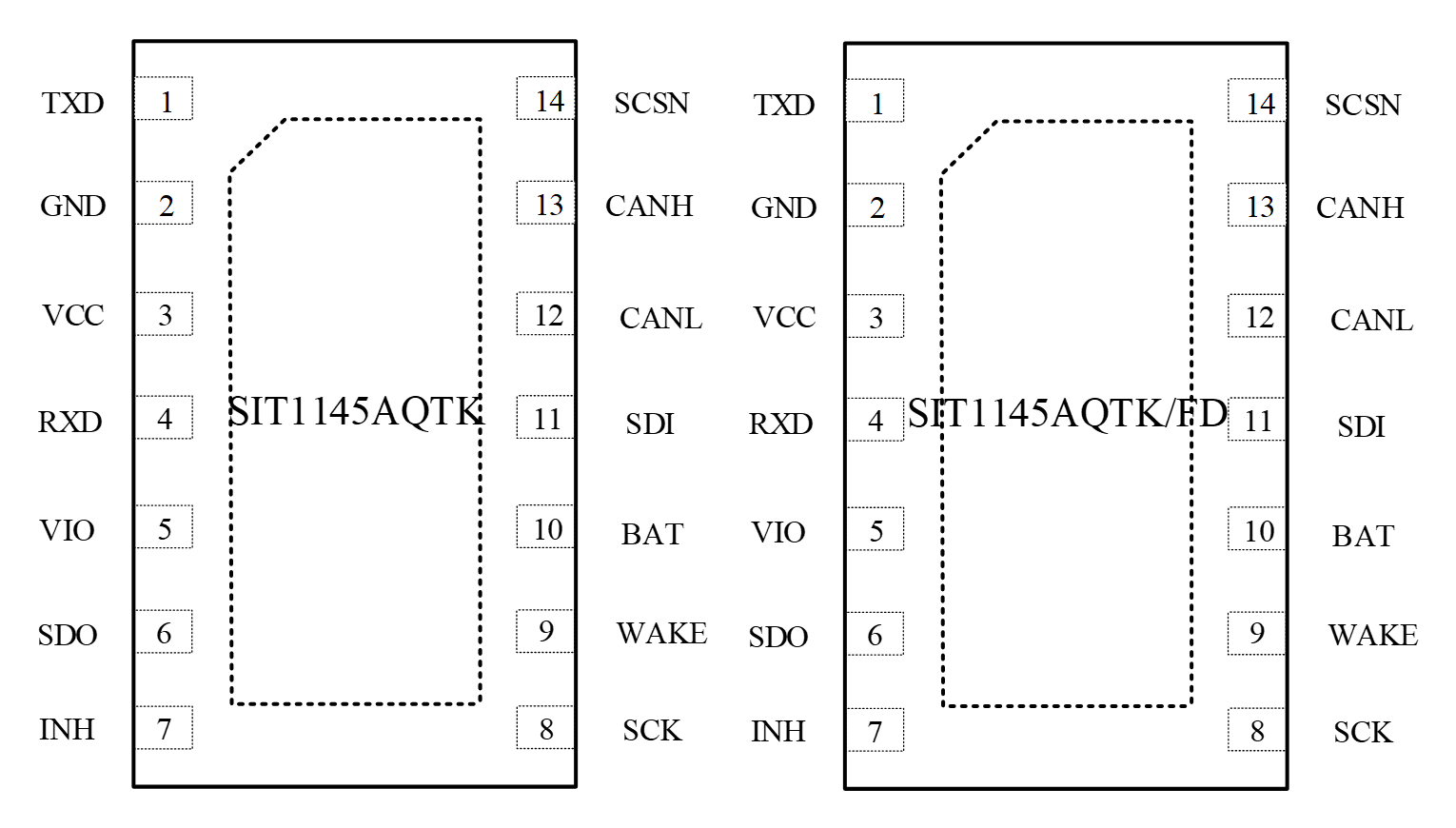

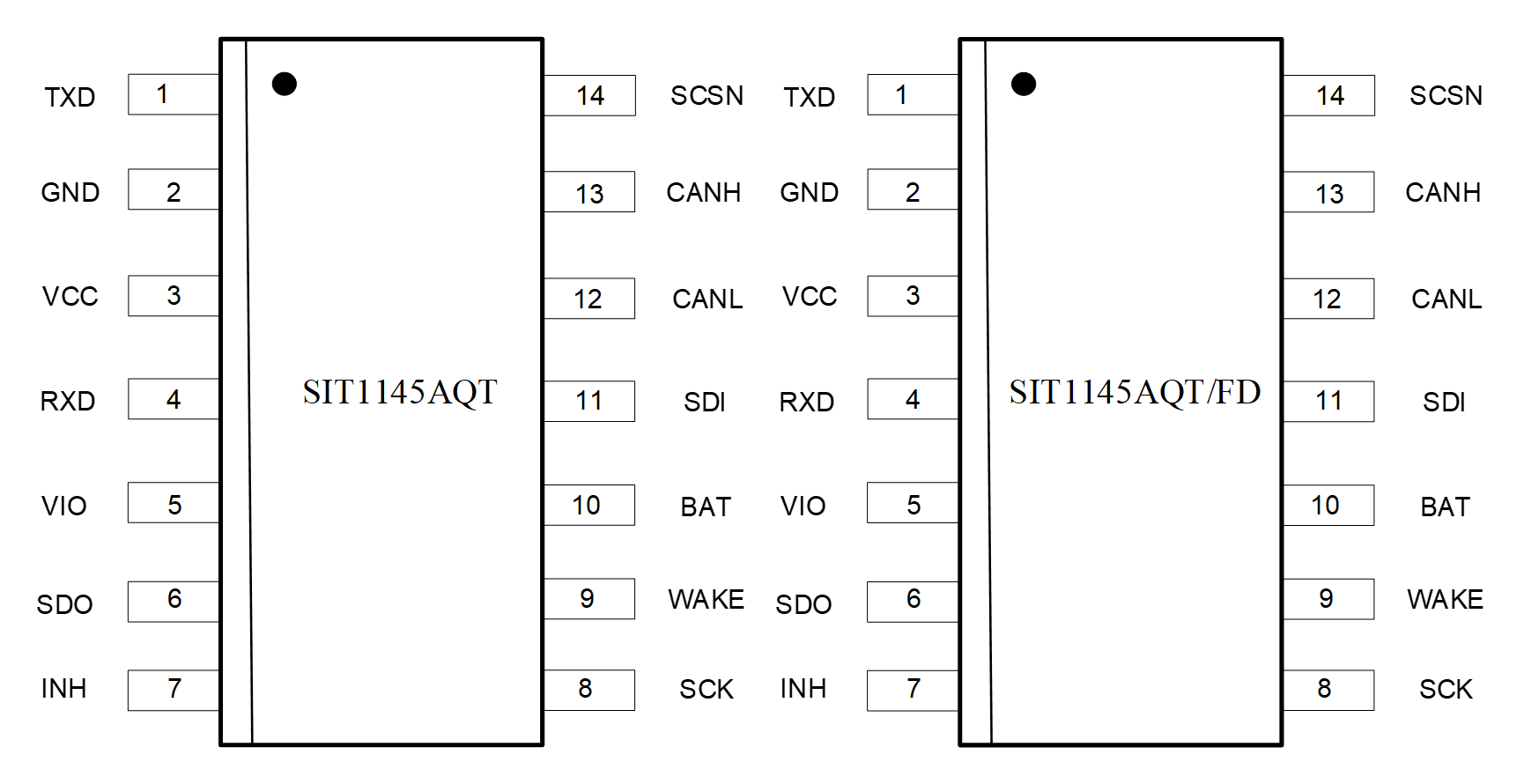

SIT1145AQ是一款帶選擇性喚醒的 CAN總線收發器， 是應用于 CAN 協議控制器和物理總線之間的接口芯片，支持 5Mbps 靈活數據速率（Flexible Data-Rate），具有在總線與 CAN 協議控制器之間進行差分信號傳輸?shù)哪芰Α?/span>

SIT1145AQ總線端口耐壓可達-58V至+58V，接收器共模輸入電壓達到-12V至＋12V，VBAT工作電壓5.5V~40V, 耐壓可達70V, 適用于 12V 或 24V 應用系統。

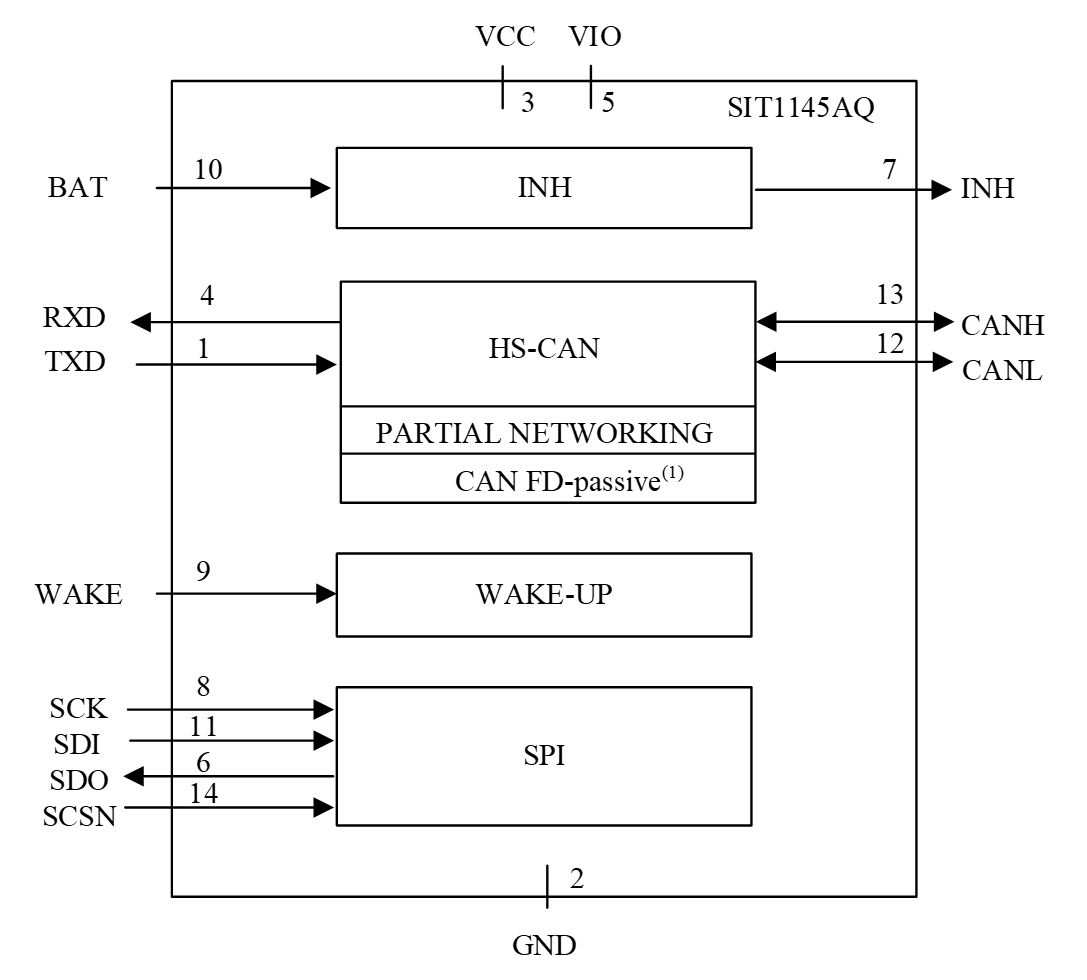

SIT1145AQ 結構框圖

SIT1145AQ擁有五種工作模式：正常工作模式、靜音模式、待機模式、睡眠等待模式和睡眠模式。除了有本地喚醒、遠程喚醒（任意幀喚醒）外，還可以通過SPI設置SIT1145AQ為選擇性喚醒。通過設置芯片內的寄存器來設置喚醒幀的范圍，進入睡眠模式后，需要總線上有匹配波特率并符合設置的喚醒幀范圍的報文才會喚醒SIT1145AQ，有效減少了主控芯片的喚醒次數和資源占用，極大節省 CAN 總線應用系統的電力和節點功耗。SIT1145AQ帶INH腳功能，能夠控制給系統供電的LDO,使系統在休眠模式下關閉LDO輸出，實現整板休眠達到最低功耗，以滿足客戶的更低功耗需求。

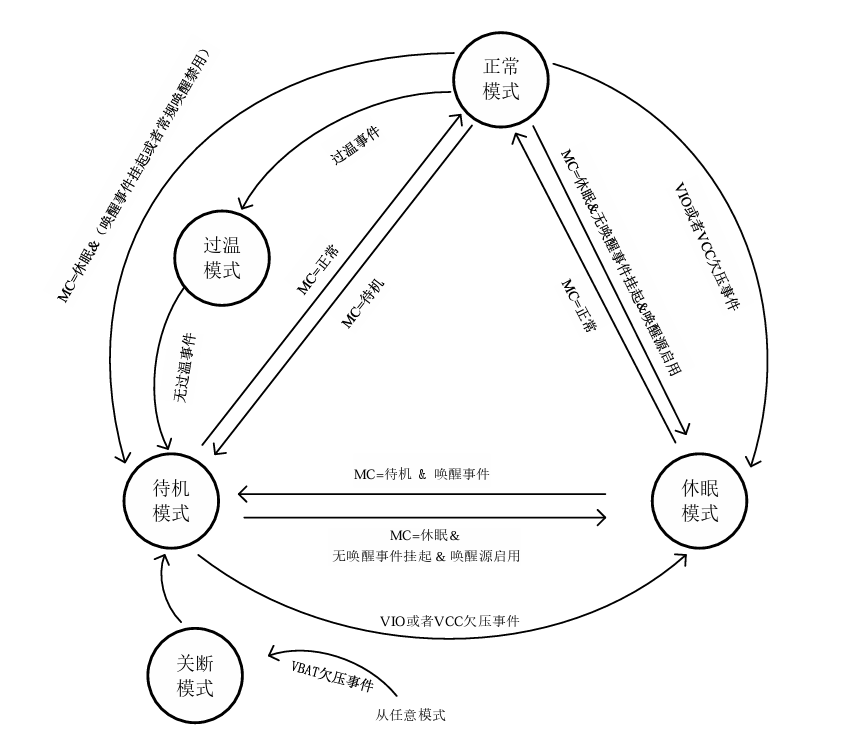

SIT1145AQ 系統狀態轉換圖

SIT1145AQ主要應用于汽車通信領域，如域控、V2X、汽車網關、高級輔助駕駛系統（ADAS）、信息和娛樂系統、BMS，汽車雷達系統等。
